Projeto de Subestação 13,8kV a 34,5kV

Engenharia elétrica especializada para sua empresa ou indústria com segurança, eficiência e conformidade

O que é uma subestação elétrica?

         Uma subestação elétrica é o ponto de conexão entre a rede de distribuição de energia da concessionária (como a Copel, no Paraná) e a instalação do consumidor, com a função principal de receber a energia em alta tensão e transformá-la para níveis adequados ao uso interno de indústrias, empresas e grandes empreendimentos.

Em sistemas de média tensão como 13,8kV ou 34,5kV, as subestações garantem o abastecimento elétrico com estabilidade, eficiência e proteção, evitando falhas, quedas de energia e perdas técnicas.

Quando é necessário um projeto de subestação?

Se a demanda de energia do seu empreendimento ultrapassa os limites de fornecimento padrão da distribuidora (geralmente acima de 75kW), é necessário solicitar o acesso em média tensão, o que exige um projeto completo de subestação devidamente aprovado.

Empresas, condomínios, supermercados, galpões logísticos, hospitais, loteamentos, usinas fotovoltaicas e indústrias são exemplos de consumidores que precisam desse tipo de instalação.

Exemplos de situações que exigem subestação:

  • Indústria com máquinas de alta potência

  • Empreendimento com mais de 50 apartamentos

  • Usina de energia solar de médio porte (acima de 75kW)

  • Expansão da carga instalada acima de 112,5 kVA

  • Loteamentos e condomínios horizontais

  • Clientes atendidos em Grupo A da Copel

Tipos de subestação que projetamos

  • Subestação Aérea: instalação externa, menor custo, ideal para áreas livres

  • Subestação Abrigada: instalada dentro de edificações, com segurança reforçada

  • Subestação Compacta: solução modular, ocupação otimizada, indicada para áreas reduzidas

Cada projeto é único, e a escolha depende da carga instalada, do tipo de uso e da viabilidade técnica aprovada pela Copel.

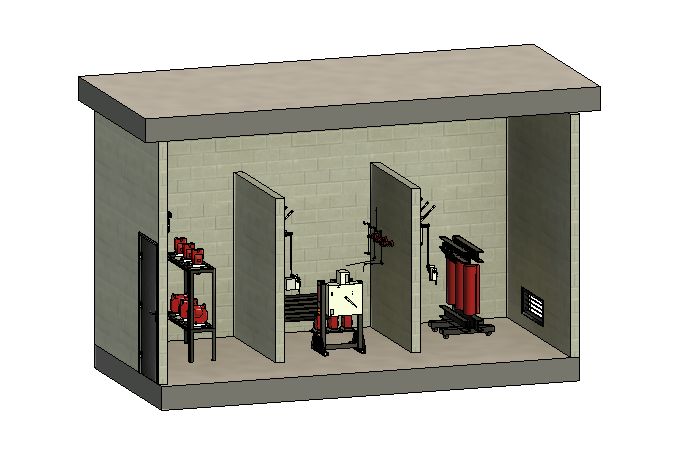

Projeto de subestação em BIM em Maringá conforme NBR 14039
subbim-1

Etapas do Projeto de Subestação

Trabalhamos com um processo completo e transparente, dividido em etapas bem definidas:

1. Levantamento técnico

  • Visita técnica ao local

  • Análise de carga instalada e demanda futura

  • Avaliação de infraestrutura existente

2. Dimensionamento e especificações

  • Cálculo da demanda contratada

  • Escolha do tipo de subestação: aérea, abrigada ou compacta

  • Definição do transformador (potência, tipo, nível de isolamento)

  • Dimensionamento do barramento, cabos e proteção

3. Elaboração do projeto executivo

  • Plantas em 2D e 3D em plataforma BIM

  • Diagrama trifilar e multifilar

  • Lista de materiais e memorial descritivo

  • Projeto de SPDA e aterramento

  • Detalhes construtivos e elétricos

  • ART (Anotação de Responsabilidade Técnica)

4. Aprovação junto à Copel

  • Preenchimento dos formulários técnicos

  • Protocolo junto à Copel

  • Acompanhamento de análises e retorno técnico

  • Adaptações conforme exigências da concessionária

5. Suporte à execução e fiscalização

  • Suporte técnico à equipe de execução

  • Fiscalização durante a obra (caso contratado)

  • Laudos e testes de comissionamento

  • Entrega do projeto “as built”

Por que contratar um engenheiro eletricista especializado?

Ao contratar um engenheiro eletricista especializado em subestações, você garante:

✅ Conformidade com normas da ABNT (NBR 14039, NBR 5410, NBR 5419, entre outras)
✅ Aprovação do projeto junto à concessionária (Copel – Paraná)
✅ Dimensionamento correto de transformadores, cabines primárias, painéis de média tensão, aterramento e SPDA
✅ Redução de riscos de falhas, multas ou reprovação
✅ Cronograma técnico claro e sem surpresas na obra

Diferente de um técnico, o engenheiro eletricista pode assinar projetos de média tensão, fazer ART completa, se responsabilizar pela compatibilidade com a rede da concessionária e entregar um projeto executivo com memorial descritivo, listas de materiais, diagramas trifilares e todos os documentos exigidos para aprovação e execução.

Subestações para diferentes tipos de empreendimentos

Desenvolvemos projetos sob medida para:

🏭 Indústrias de pequeno, médio e grande porte
🏢 Edifícios comerciais e residenciais verticais
🏘️ Condomínios horizontais e loteamentos
☀️ Usinas solares fotovoltaicas conectadas à rede da Copel
🧰 Centros logísticos, hospitais, supermercados, escolas e cooperativas

Por que escolher a RAC Engenharia Elétrica?

Somos um escritório de engenharia elétrica com sede em Maringá–PR, especializado em projetos de subestação de 13,8kV a 34,5kV. Entregamos projetos executivos completos, compatibilizados em BIM, com foco em aprovação junto à Copel e segurança na execução.

Diferenciais:

⚡ Experiência em projetos aprovados em todo o Paraná
⚡ Entregas em BIM: mais clareza, menor risco e execução facilitada
⚡ Suporte completo: do levantamento ao comissionamento
⚡ Conformidade com todas as normas técnicas
⚡ Atendimento rápido e personalizado



1

Tenha um projeto elétrico em BIM

Redução de Desperdícios

Com o uso do BIM, é possível planejar o projeto com muita precisão, evitando a compra excessiva de materiais ou peças desnecessárias.

Prevenção de Erros

O planejamento no BIM reduz as chances de erros durante a construção, o que pode evitar custos extras com correções ou refações de partes do projeto.

Otimização de Recursos

O BIM permite criar modelos virtuais detalhados, o que ajuda a visualizar e ajustar a distribuição de sistemas elétricos de forma mais eficiente, minimizando o uso excessivo de cabos, equipamentos e outros componentes.

Melhor Distribuição de Energia

Projetos elétricos otimizados com BIM podem melhorar a eficiência energética da casa, com sistemas que demandam menos consumo de energia e, consequentemente, geram menores custos com eletricidade.

Adequado as normas

Embora a maioria das pessoas desconheça, o projeto elétrico é uma exigência em todos os tipos de construção, incluindo as residenciais. Existem diversas normas que estabelecem os parâmetros necessários para qualquer tipo de instalação elétrica.

Redução de Custos com Mão de Obra

Um projeto bem detalhado e preciso permite que a execução seja mais rápida e sem interrupções, economizando com tempo de trabalho da equipe e evitando custos extras com erros de instalação.



Tabela ANSI

Códigos ANSI para Funções de Proteção Elétrica segundo os padrões IEEE C37.2

Código ANSI Função de Proteção
1 Elemento Principal
2 Relé de Partida com Atraso
3 Verificação de Intertravamento
4 Contator Principal
5 Dispositivo de Parada
6 Disjuntor de Partida
7 Relé de Taxa de Variação
8 Dispositivo de Desconexão de Energia de Controle
9 Dispositivo de Reversão
10 Interruptor de Sequência de Unidade
11 Dispositivo Multifuncional
12 Dispositivo de Sobretensão
13 Dispositivo de Velocidade Sincronizada
14 Dispositivo de Subtensão
15 Dispositivo de Correspondência de Velocidade ou Frequência
16 Dispositivo de Comunicação de Dados
17 Dispositivo de Desconexão ou Descarga
18 Dispositivo de Aceleração ou Desaceleração
19 Contator de Transição de Partida para Funcionamento
20 Válvula Operada Eletricamente
21 Relé de Distância
22 Disjuntor de Equalização
23 Dispositivo de Controle de Temperatura
24 Relé Volts por Hertz
25 Dispositivo de Sincronização ou Verificação de Sincronismo
26 Dispositivo Térmico de Equipamento
27 Relé de Subtensão
28 Detector de Chama
29 Contator de Isolamento
30 Relé de Alarme
31 Dispositivo de Excitação Separada
32 Relé Direcional de Potência
33 Interruptor de Posição
34 Dispositivo de Sequência Mestre
35 Proteção de Curto-circuito de Escova ou Anel Coletor
36 Dispositivo de Polaridade ou Polarização de Tensão
37 Relé de Subcorrente ou Subpotência
38 Proteção de Rolamento
39 Monitor de Condição Mecânica
40 Relé de Excitação (sobrecarga/subexcitação)
41 Disjuntor de Excitação
42 Disjuntor de Funcionamento
43 Dispositivo de Transferência ou Seletor Manual
44 Relé de Partida Sequencial de Unidade
45 Monitor de Condições Atmosféricas Anormais
46 Relé de Corrente de Fase Reversa ou Desbalanceamento
47 Relé de Sequência de Fase ou Desbalanceamento de Tensão
48 Relé de Sequência Incompleta
49 Relé Térmico de Máquina ou Transformador
50 Sobrecorrente Instantânea
51 Sobrecorrente Temporizada
52 Disjuntor de Corrente Alternada
53 Relé de Excitação ou Gerador DC
54 Dispositivo de Engate de Engrenagem
55 Relé de Fator de Potência
56 Relé de Aplicação de Campo
57 Dispositivo de Curto-Circuito ou Aterramento
58 Relé de Falha de Retificação
59 Sobretensão
60 Relé de Balanceamento de Tensão ou Corrente
61 Interruptor de Densidade ou Sensor
62 Relé de Parada com Atraso ou Abertura
63 Interruptor de Pressão
64 Relé de Detecção de Aterramento
65 Regulador
66 Dispositivo de Notching ou Jogging
67 Relé Direcional de Sobrecorrente
68 Relé de Bloqueio ou "Out-of-Step"
69 Dispositivo de Controle Permissivo
70 Reostato
71 Disjuntor de corrente contínua
73 Contator de resistência de carga
74 Relé de alarme
75 Mecanismo de mudança de posição
76 Relé de sobrecorrente CC
77 Dispositivo de telemedição
78 Relé de medição de ângulo de fase / proteção contra falta de sincronismo
79 Relé de religamento
80 Chave de fluxo
81 Relé de frequência (sub ou sobre)
82 Relé de religamento de carga de CC
83 Relé de seleção / transferência automática
84 Mecanismo de operação
85 Relé receptor de sinal de telecomunicação (teleproteção)
86 Relé auxiliar de bloqueio
87 Relé de proteção diferencial
88 Motor auxiliar ou motor gerador
89 Chave seccionadora
90 Dispositivo de regulação (regulador de tensão)
91 Relé direcional de tensão
92 Relé direcional de tensão e potência
93 Contator de variação de campo
94 Saídas digitais de alta velocidade para Trip
95 Usado para aplicações específicas
96 Relé auxiliar de bloqueio de barra
97 Usado para aplicações específicas
98 Usado para aplicações específicas
99 Usado para aplicações específicas
50N Sobrecorrente instantâneo de neutro
51N Sobrecorrente temporizado de neutro (tempo definido ou curvas inversas)
50G Sobrecorrente instantâneo de terra (comumente chamado 50GS)
51G Sobrecorrente temporizado de terra (comumente chamado 51GS e com tempo definido ou curvas inversas)
50BF Relé de proteção contra falha de disjuntor (também chamado de 50/62 BF)
51Q Relé de sobrecorrente temporizado de sequência negativa com tempo definido ou curvas inversas
51V Relé de sobrecorrente com restrição de tensão
51C Relé de sobrecorrente com controle de torque
50PAF Sobrecorrente de fase instantânea de alta velocidade para detecção de arco voltaico
50NAF Sobrecorrente de neutro instantânea de alta velocidade para detecção de arco voltaico
59Q Relé de sobretensão de sequência negativa
59N Relé de sobretensão residual ou sobretensão de neutro (também chamado de 64G), calculado ou TP em delta aberto
64 Relé de proteção de terra (por corrente ou tensão), usado também para proteção de carcaça/massa-cuba/tanque em transformadores até 5 MVA
67N Relé de sobrecorrente direcional de neutro (instantâneo ou temporizado)
67G Relé de sobrecorrente direcional de terra (instantâneo ou temporizado)
67Q Relé de sobrecorrente direcional de sequência negativa
78 Salto vetorial (Vector Shift)
87T Diferencial de transformador (pode ter 2 ou 3 enrolamentos)
87N Diferencial de neutro
REF Falta restrita à terra
87Q Diferencial de sequência negativa (detecção de faltas entre espiras em transformadores)
87G Diferencial de geradores
87GT Proteção diferencial do grupo gerador-transformador
87SP Proteção diferencial de fase dividida de geradores
87V Diferencial de tensão de fase
87VN Diferencial de tensão de neutro

Atendemos Maringá–PR e região

Nosso foco é o atendimento técnico de qualidade na cidade de Maringá e municípios vizinhos, como Sarandi, Paiçandu, Marialva, Mandaguaçu, Campo Mourão, Cianorte, Apucarana, Londrina e região norte/noroeste do Paraná.

Vamos conversar sobre seu projeto?

Se sua empresa ou empreendimento precisa de um projeto de subestação confiável, seguro e com rápida aprovação na Copel, fale conosco.

📧 E-mail: engenharia@raceletrica.eng.br
🌐 Site: raceletrica.eng.br
📍 Maringá – Paraná
🔒 Projeto com ART e total responsabilidade técnica
