Tipos de Subestação: Guia Completo para Projetos Elétricos em Maringá

A crescente demanda por energia elétrica em indústrias, comércios e residências exige soluções eficientes e seguras para distribuição e transformação da energia. Nesse cenário, as subestações elétricas desempenham papel fundamental ao transformar os níveis de tensão e garantir o fornecimento adequado e seguro de energia.

Conhecer os diferentes tipos de subestação, suas características, aplicações e exigências normativas é indispensável para engenheiros, arquitetos, gestores industriais e empresas que buscam projetos eficientes e seguros em Maringá e região.

Neste guia completo, a RAC Engenharia Elétrica, especialista em projetos elétricos e subestações, apresenta tudo o que você precisa saber sobre o tema.

O que é uma Subestação Elétrica?

A subestação é uma instalação composta por equipamentos responsáveis por:

✅ Transformar a tensão elétrica (elevação ou redução);
✅ Realizar seccionamento de circuitos;
✅ Proteger o sistema elétrico contra curtos-circuitos e sobrecargas;
✅ Controlar o fluxo de energia elétrica.

Essas instalações são essenciais para adaptar a energia de acordo com as necessidades do consumidor final, sejam eles residências, condomínios, comércios ou indústrias.

Principais Tipos de Subestação

A escolha do tipo ideal de subestação depende de fatores como espaço disponível, ambiente, capacidade de carga, nível de segurança necessário e custo. Abaixo, listamos os principais tipos:

1. Subestação ao Ar Livre (SAA)

✔️ Instalação dos equipamentos diretamente em área externa, com cercamento e equipamentos expostos às condições climáticas.

Vantagens:

• Custo de implantação mais baixo;

• Fácil acesso para manutenção;

• Simplicidade na ampliação.

Desvantagens:

• Ocupa maior área física;

• Exposição direta a chuva, vento e poluição;

• Exige cuidados extras com segurança.

Aplicações:

• Indústrias em áreas amplas;

• Usinas;

• Linhas de transmissão.

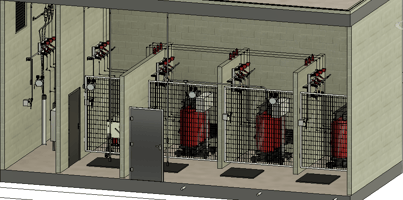

2. Subestação Abrigada ou Blindada (SAB)

✔️ Instalação de todos os equipamentos em ambiente fechado, geralmente em salas técnicas ou abrigos construídos especificamente.

Vantagens:

• Proteção contra intempéries;

• Segurança física dos equipamentos;

• Redução de interferências externas.

Desvantagens:

• Custo de construção mais elevado;

• Requer sistemas de ventilação e proteção térmica;

• Espaço interno limitado para manutenções.

Aplicações:

• Áreas urbanas com restrições de espaço;

• Condomínios;

• Indústrias e centros comerciais.

3. Subestação Compacta ou Padronizada

✔️ Subestação pré-fabricada, com estrutura reduzida, montada em invólucro metálico ou de concreto, contendo transformadores, proteções e conexões.

Vantagens:

• Ocupa pouco espaço;

• Facilidade de instalação;

• Segurança reforçada.

Desvantagens:

• Capacidade limitada;

• Menor flexibilidade de expansão.

Aplicações:

• Pequenas indústrias;

• Lojas, supermercados e shopping centers;

• Áreas urbanas densas, como Maringá.

4. Subestação Móvel

✔️ Montada sobre carretas ou contêineres, projetada para deslocamento e utilização temporária.

Vantagens:

• Mobilidade e rapidez na instalação;

• Solução temporária eficiente;

• Ideal para emergências ou eventos.

Desvantagens:

• Custo mais elevado;

• Capacidade reduzida em comparação às subestações fixas.

Aplicações:

• Eventos de grande porte;

• Obras temporárias;

• Situações de contingência.

5. Subestação Indoor

✔️ Instalada totalmente dentro de prédios ou salas técnicas climatizadas.

Vantagens:

• Alta proteção ambiental;

• Segurança contra vandalismo e intempéries;

• Ideal para ambientes industriais sensíveis.

Desvantagens:

• Custo de implantação e climatização;

• Requer planejamento arquitetônico.

Aplicações:

• Indústrias químicas e farmacêuticas;

• Ambientes hospitalares e laboratoriais;

• Data centers.

Fatores a Considerar na Escolha do Tipo de Subestação

Ao definir o tipo de subestação para seu projeto em Maringá, avalie:

• Demanda de carga instalada e futura expansão;

• Espaço físico disponível no terreno ou edificação;

• Exigências da concessionária (Copel em Maringá);

• Normas técnicas vigentes, como NBR 14039;

• Condições ambientais e necessidade de proteção adicional;

• Custo de implantação e manutenção.

Normas Técnicas para Subestações

Projetos de subestação devem seguir rigorosamente as normas de segurança e engenharia, incluindo:

• NBR 14039: Instalações elétricas de média tensão de 1,0 kV a 36,2 kV;

• NBR 14064: Requisitos para subestações de distribuição;

• NR-10: Segurança em instalações elétricas;

• Resoluções da ANEEL e exigências da Copel;

• Normas ambientais e municipais específicas de Maringá.

Exigência de Subestação no Grupo A da Copel

Consumidores com demanda igual ou superior a 75 kW (Grupo A) precisam obrigatoriamente de subestação própria, o que inclui:

• Indústrias;

• Supermercados e atacadistas;

• Condomínios comerciais ou residenciais de grande porte;

• Estabelecimentos rurais de alta demanda.

A RAC Engenharia Elétrica oferece suporte completo para aprovação do projeto junto à Copel, garantindo que sua subestação esteja 100% conforme as exigências técnicas e legais.

Manutenção e Segurança

Além da instalação adequada, é fundamental adotar rotinas de manutenção preventiva e corretiva nas subestações:

✅ Limpeza periódica dos componentes;
✅ Verificação de conexões e isolamentos;
✅ Ensaios de resistência dos transformadores;
✅ Testes em sistemas de proteção e disjuntores;
✅ Inspeções térmicas com câmeras infravermelho.

Manutenção adequada garante:

• Maior vida útil dos equipamentos;

• Prevenção de falhas e paradas inesperadas;

• Redução de riscos de acidentes;

• Conformidade com normas e seguro patrimonial.

Subestações em Maringá: Como a RAC Engenharia Pode Ajudar

A RAC Engenharia Elétrica é especialista em:

✅ Projetos completos de subestação ao ar livre, abrigada, compacta ou móvel;
✅ Laudos técnicos e regularizações;
✅ Aprovação de projetos junto à Copel;
✅ Instalação com mão de obra qualificada;
✅ Manutenção preventiva e corretiva;
✅ Adequação de subestações existentes às normas atualizadas.

Atendemos Maringá e região com soluções seguras, eficientes e personalizadas.

Conclusão

A subestação elétrica é um componente essencial para garantir o fornecimento estável e seguro de energia em projetos industriais, comerciais e residenciais. Cada tipo de subestação possui características específicas que devem ser avaliadas conforme o porte da instalação, o ambiente e as exigências normativas.

Se você precisa projetar, regularizar ou modernizar uma subestação em Maringá, conte com a expertise da RAC Engenharia Elétrica.
